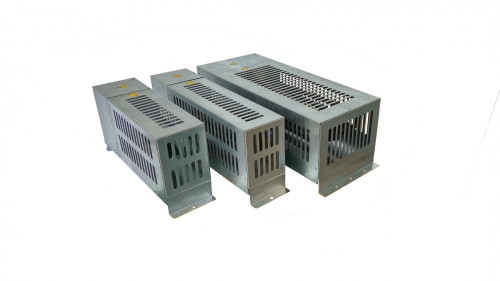

Тормозные резисторы БТ

Блоки торможения применяются в системах автоматического регулирования скорости вращения электродвигателей, входящих в состав электроприводов лифтов, оборудования общепромышленного назначения, транспортных механизмов.
Блоки торможения бренда ВЕКТОР ТЕХНОЛОГИЙ имеют сертификат соответствия Техническим регламентам Таможенного союза и сертификат соответствия основным требованиям безопасности Директив ЕС 2014/35/EU Низковольтное оборудование и 2014/30/EU Электромагнитная совместимость.

Модели серии
Модель Параметр Параметр Параметр Параметр
БТ-14-220-21.У3 14 Ом 10.3 кВт 520х100х174 мм 3.2 кг
БТ-14-440-21.У3 14 Ом 10.3 кВт 520х200х174 мм 5.6 кг
БТ-23-168-21.У3 23 Ом 6.3 кВт 450х100х174 мм 3.0 кг
БТ-23-440-21.У3 23 Ом 6.3 кВт 520х200х174 мм 5.6 кг
БТ-30-110-21.У3 30 Ом 5.0 кВт 450х100х174 мм 2.5 кг
БТ-30-440-21.У3 30 Ом 5.0 кВт 520х200х174 мм 5.7 кг
БТ-34-168-21.У3 34 Ом 4.25 кВт 450х100х174 мм 2.9 кг
БТ-34-440-21.У3 34 Ом 4.25 кВт 520х200х174 мм 5.7 кг
БТ-46-140-21.У3 46 Ом 3.2 кВт 520х100х174 мм 2.7 кг
БТ-46-220-21.У3 46 Ом 3.2 кВт 520х100х174 мм 3.2 кг
БТ-46-440-21.У3 46 Ом 3.2 кВт 520х200х174 мм 5.6 кг
БТ-70-80-21.У3 70 Ом 2.1 кВт 365х100х174 мм 2.2 кг
БТ-70-440-21.У3 70 Ом 2.1 кВт 520х200х174 мм 5.6 кг
БТ-135-80-21.У3 135 Ом 1.1 кВт 365х100х174 мм 2.0 кг
Профессиональный подбор оборудования сэкономит деньги и время
Вы можете задать вопрос специалисту прямо сейчас

При торможении электродвигателя происходит образование рекуперативной энергии: в ходе торможения механическая энергия преобразуется в электрическую. Для сохранения работоспособности электродвигателя, энергию торможения нужно либо вернуть в электрическую сеть (рекуперация), либо преобразовать в тепловую. По первому принципу работают троллейбусы или электромобили. Второй - характерен для производственного электрического оборудования, где преобразование рекуперативной энергии производит в тепловую производит блок тормозных резисторов.

Для чего нужен блок управления торможением?

Если не утилизировать рекуперативную энергию или не превращать ее в тепло, то в звене постоянного тока преобразователя частоты будет возникать перенапряжение. Блок управления торможением (далее БУТ) выполняет следующие функции:

  1. Изменяет показатель напряжения, задает величину тормозного момента.
  2. Устанавливает протяженность торможения в определенном временном диапазоне.

БУТ устанавливают на электроустановки, работа которых связана с большой инерционной вращающейся массой, например, транспортеры, пилорамы, станки и проч. Такое оборудование требует сокращения времени остановки электропривода без ущерба для техники.

Как выбрать блок торможения?

При выборе нужно определить минимальное требуемое сопротивление  и номинальную мощность тормозного резистора, а также учесть продолжительность включения блока торможения и требуемую продолжительность включения для электропривода. Эти показатели должны соответствовать друг другу. Если продолжительность включения блока окажется ниже требуемой для электропривода, это приведет к перенапряжению частотного преобразователя в цепи постоянного тока.

Купить блоки торможения вы можете в каталоге компании «Вектор технологий СПБ» по доступным ценам. Для этого свяжитесь с менеджером по телефону +8 (812) 910-16-55.
